Opis

Tehnički parametri

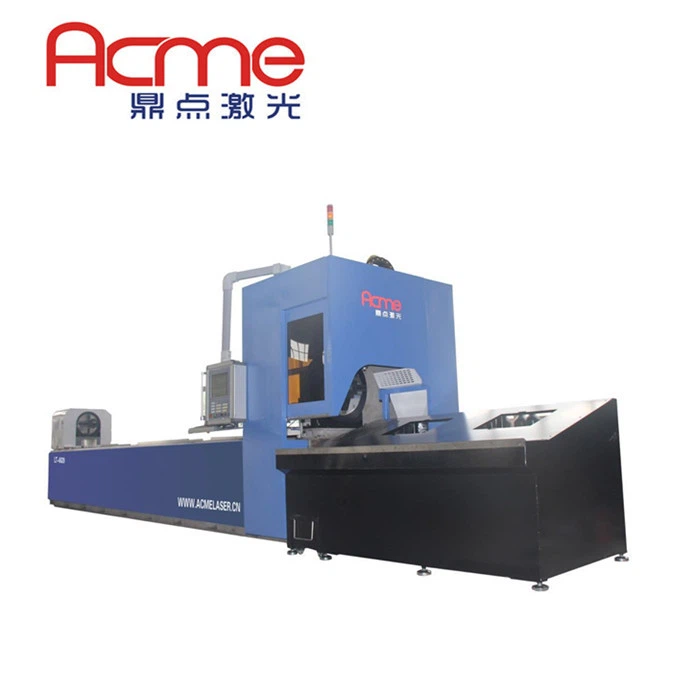

Zahvaljujući svestranosti svog naprednog 2 kW IPG vlaknastog laserskog izvora, Tube Fiber Laser Cutter može učinkovito obrađivati visoko reflektirajuće materijale poput mjedi, bakra i aluminija. Također ima izvrsne karakteristike rezanja od pocinčanog čelika i ima znatnu povećanu produktivnost kod rezanja tankih cijevi.

Tube Fiber Laser Cutter pruža dramatično poboljšanje energetske učinkovitosti u usporedbi s tradicionalnijim rezonatorom CO2, što dovodi do čak 50% smanjenja troškova rada po satu. Zajedno s tom uštedom je uklanjanje rutinskog održavanja rezonaatora i poravnanja optičkih zraka.

Novi sustav cijevi vlaknaste lamele LT-6020 ima cijevi promjera do 200 mm s maksimalnom duljinom sirove cijevi od 6000 do 10000 mm, ovisno o odabranoj konfiguraciji. Uređivač snopa stroja i automatski utovarivač povećavaju brzinu i povećavaju produktivnost. Automatizirano prebacivanje na različite cijevi veličine dolazi u samo tri minute.

Cijeli proces pokreće programski paket za programiranje koji obuhvaća izravan uvoz trodimenzionalnih CAD podataka, simulaciju, generiranje ciklusa vremena i napredni off-line softver za gniježđenje, što sve pomaže u smanjenju vremena postavljanja i uklanjanja otpadaka.

I. KLJUČNE ZNAČAJKE

● Automatsko postavljanje i pokretanje

● Okrugli, pravokutni, kvadratični i drugi profili standardni su

● Standardne komponente za jednostavnu servis i održavanje

● Slučajna standardna duljina

● 2kW IPG rezonator

● Softver za programiranje Lantek

II. OPCIJE POBOLJŠAVANJA PREDAVANJA

● Sustav detekcije šavova

● Sustav prijenosnika isparavanja

● Sustav pražnjenja

III. TEHNIČKI PODACI

NE	ARTIKAL		LT-6020 HIGH SPEC.	LT-6020S MEDIUM SPEC.	LT-6020D LOW SPEC.
1	KONTROLNI SUSTAV		NJEMAČKA PA8000	CYPCUT	CYPCUT
2	LASER IZVOR		IPG1000W	RAYCUS 1000W	KINESKI BRAND 1000W
3	LASER HEAD		Raytools	wsx	KINESKI BRAND
4	VENTILATOR		TONGFEI	BAODIAN	BAODIAN
5	SERVO MOTOR		YASKAWA	PANASONIC	FUJI
6	CHUCK	TIP	DVOSTRUKI PNEUMATSKI KUCAKI	PREDNJI: DVIJE PUNE KOČNICE POVRATAK: ČETIRI CHUCKS	FRONT: UPUTE POVRATAK: ČETIRI CHUCKS
		DIAMTER (mm)	φ20-φ200	φ20-φ200	φ20-φ200
		MIN. POMOĆ DUGA (mm)	200	200	190
		VRIJEDNOST RATACIJE (r / min)	60	40	40
		MAX. BRZINA ROTACIJE (r / min)	120	80	80
		KAPACITET UČINKOVITOSTI (Svatko)	500kg	500kg	150kg
7	X AXIS	PUTOVATI	6800mm	6800mm	6800mm
		NO-LOAD PREDMETNI SPOZ (M / min)	57	43	43
		NO-LOAD MAX. UBRZATI (M / min)	100	70	70
8	Y AXIS	TRAVEL (mm)	400	400	400
		OZNAKA NAMJENJA NUSTRUKO (m / min)	57	40	40
		NO-LOAD MAX. SPEED (m / min)	100	60	60
9	Z AXIS	TRAVEL (mm)	180	180	180
		OZNAKA NAMJENJA NUSTRUKO (m / min)	30	30	30
		NO-LOAD MAX. SPEED (m / min)	60	60	60
10	ŽELJEZNIČKI		HIWIN	HIWIN	HIWIN
11	PRIJENOS		HELICAL RACK	HELICAL RACK, KUGLASTI VIJAK	HELICAL RACK, KUGLASTI VIJAK
12	REDUCER		MOTOVARIO	MOTOVARIO	KINESKI BRAND
13	TOČKA TOČNOSTI		0,03 ± / 1000mm	0,04 ± / 1000mm	0,05 ± / 1000mm
14	ISPITITE TOČNOST POZICIONIRANJA		± 0,02	± 0,03	0,05 ±
15	ELEKTRIČNI DIJELOVI		SCHNEIDER, OMRON	CHINT, OMRON	CHINT
16	PNEUMATSKI DIJELOVI		SMC, AirTAC	SMC, AirTAC	SMC, AirTAC
17	NESTIRAJUĆI SOFTVER		Lantek	NIŠTA	NIŠTA
18	SUSTAV IZVLAČENJA GAS-a		Vrhunac	Vrhunac	Vrhunac
19	MATERIJALNI LIFT		SMANJIVANJE KOTAČA	NYLON BOARD	PNEUMATSKI
20	UČITAVAM		POVRATAK ILI OBRANSTAVA	POVRATAK ILI OBRANSTAVA	SIDE LOADING
21	DUST REMOMAL SYSTEM		OPCIJA	OPCIJA	OPCIJA
22	GW		12t	8t	4t
